产品简介
ADIC035是一款GaN宽带频率覆盖
17~27 GHz的高功率放大器芯片，小信号增益典型值为24 dB，饱和输出功率典型值为45 dBm，可在脉冲模式下工作。
性能特点
· 频率范围：17 - 27 GHz
· 小信号增益：24 dB
· 饱和输出功率：45 dBm @ 26 %PAE
· 直流供电：Vd= 24 V @ Id= 1.8 A
(Vg= -2.1 V)
· 芯片尺寸：4.10 mm×4.30 mm×0.08 mm
电性能表 (Vd= 24 V，Id= 1.8 A，TA= +25 ℃)
|
参数名称
|
最小值
|
典型值
|
最大值
|
单位
|
|
频率范围
|
17
|
|
27
|
GHz
|
|
小信号增益
|
|
24
|
|
dB
|
|
增益平坦度
|
|
±0.3
|
|
dB
|
|
饱和输出功率
|
|
45
|
|
dBm
|
|
功率附加效率
|
|
26
|
|
%
|
|
功率增益
|
|
18
|
|
dB
|
|
输入输出驻波
|
|
1.5
|
|
-
|
|
饱和电流
|
|
|
6
|
A
|

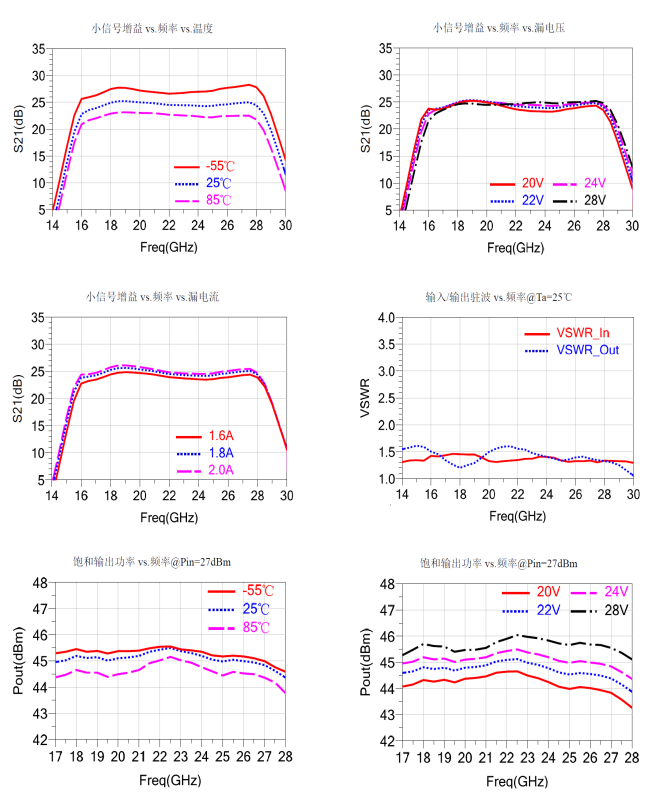

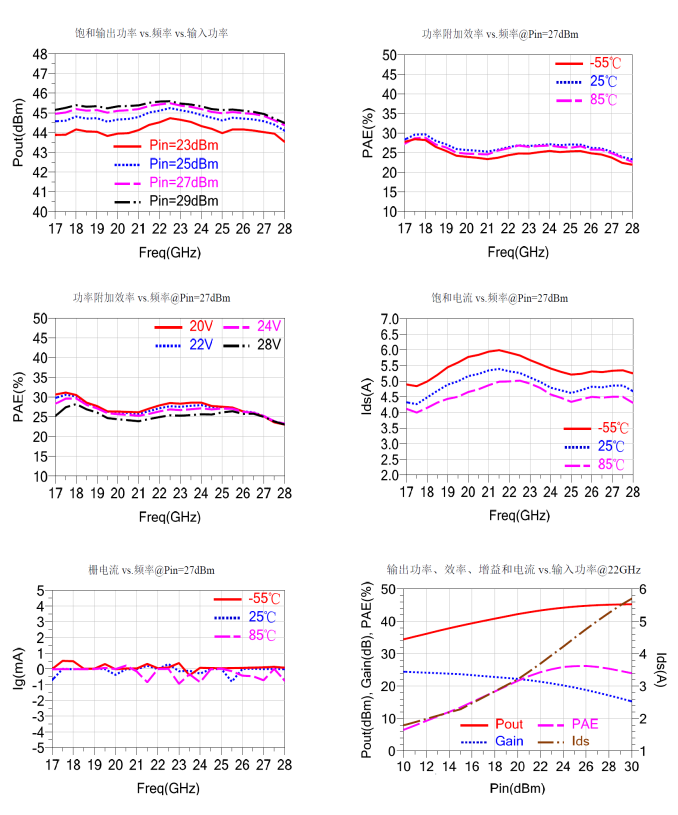

在片测试曲线（TA= +25 ℃，Vd= 24 V，Id= 1.8 A）
脉宽100 us，占空比10 %
 ADIC035产品手册
|
